อะไหล่อาร์กอน TIG ACC

TIG ACCESSORIES
อุปกรณ์,อะไหล่ของงานเชื่อมทิก
PICTURE Description of Goods

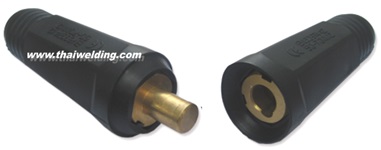

                                  EURO CONNECTORS ข้อต่อยูโร(แบบล็อค)


Sq.mm Amp. Description
16 - 25 110 - 200  Cable Plug EURO  (Male)
     Panel Socket  EURO  (Female)
35 - 50 250 - 350  Cable Plug EURO  (Male)
     Panel Socket  EURO  (Female)
50 - 95 400 - 500  Cable Plug EURO  (Male)
     Panel Socket  EURO  (Female)





      TIG PLUG AND SOCKET RANGE
Sq.mm Amp. Description
16 - 25 110 - 200  Tig Panel Plug  (Male)
     Tig Panel Socket  (Female)
35 - 50 250 - 350  Tig Panel Plug  (Male)
     Tig Panel Socket  (Female)
50 - 95 400 - 500  Tig Panel Plug  (Male)
     Tig Panel Socket  (Female)

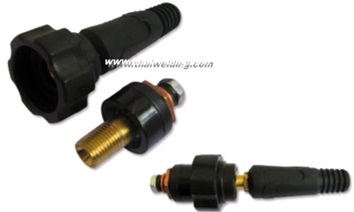

      SCREW CONNECTORS ข้อต่อแบบเกลียวสกรู-สีแดง
Sq.mm Amp. Description
16 - 25 110 - 200  Cable Plug EURO  (Male)-Red
     Panel Socket  EURO  (Female)-Red
35 - 50 250 - 350  Cable Plug EURO  (Male)-Red
     Panel Socket  EURO  (Female)-Red







     SCREW CONNECTORS ข้อต่อแบบเกลียวสกรู-สีดำ
                  Sq.mm Amp. Description
16 - 25 110 - 200  Cable Plug EURO  (Male)-Black
     Panel Socket  EURO  (Female)-Black
35 - 50 250 - 350  Cable Plug EURO  (Male)-Black
     Panel Socket  EURO  (Female)- Black
ตัวเมีย   ตัวผู้





ด้ามเชื่อมทิก
PICTURE Description of Goods

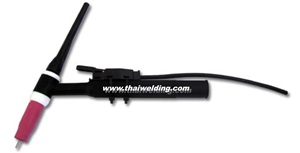

      WP-17 : 150Amp : Air Cooled
  ด้ามเชื่อมทิก WP17+อุปกรณ์
 - Torch Body with handle, smooth
 - Gas Lens (cup gasket)
 - Insert
 - Long Caps
 - Switch Control with Cable
 - Tungsten Electrodes
 - Ceramic Cups

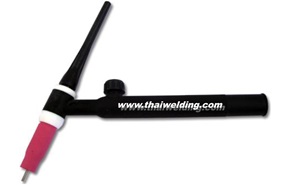

      WP-17V : 150Amp : Air Cooled
  ด้ามเชื่อมทิก WP17V+อุปกรณ์
  - Torch body w/valve with handle,        smooth
 - Insert
 - Valve stem (Valve knob)
 - O-Ring
 - Gas Lens (cup gasket)
 - Long Caps
 - Tungsten Electrodes
 - Ceramic Cups

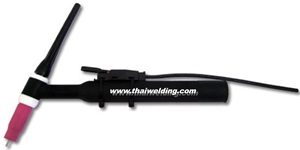

     WP-18 : 350Amp : Water Cooled
ด้ามเชื่อมทิก WP18+อุปกรณ์
 - Torch Body with handle, smooth
 - Gas Lens (cup gasket)
 - Insert
 - Long Caps
 - Switch Control with Cable
 - Tungsten Electrodes
 - Ceramic Cups

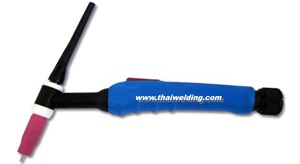

     WP-18 : 350Amp : Water Cooled (New Handle)
 - Torch Body with handle
 - Gas Lens (cup gasket)
 - Insert
 - Switch
 - Long Caps
 - Tungsten Electrodes
 - Ceramic Cups

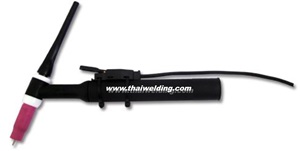

      WP-26 : 200-250Amp : Air Cooled
 - Torch Body with handle, smooth
 - Gas Lens (cup gasket)
 - Insert
 - Long Caps
 - Switch Control with Cable
 - Tungsten Electrodes
 - Ceramic Cups

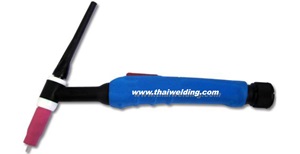

      WP-26 : 200-250Amp : Air Cooled (New Handle)
 - Torch Body with handle
 - Gas Lens (cup gasket)
 - Insert
 - Switch
 - Long Caps
 - Tungsten Electrodes
 - Ceramic Cups

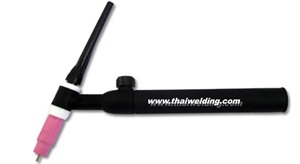

      WP-26V : 200-250Amp : Air Cooled
ด้ามเชื่อมทิก WP26V+อุปกรณ์
 - Torch body w/valve with handle, smooth
 - Insert
 - Valve stem (Valve knob)
 - O-Ring
 - Gas Lens (cup gasket)
 - Long Caps
 - Tungsten Electrodes
 - Ceramic Cups

WP-9F : 125Amp : Air Cooled
 PICTURE Part No. Description of Goods
9F  Flexible Torch body
H-100  Handle, smooth
598882   Cup gasket

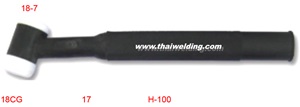

       WP-17 : 150Amp : Air Cooled
 PICTURE Part No. Description of Goods
17   Torch body
H-100    Handle, smooth
18CG   Cup gasket
18-7    Insert

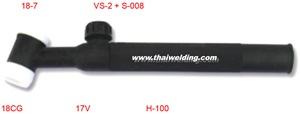

    WP-17V : 150Amp : Air Cooled
      PICTURE Part No. Description of Goods
17V   Torch body w/valve
H-100    Handle, smooth
18CG    Cup gasket
18-7     Insert
VS-2   Valve stem (Valve knob)
S-008    O-Ring

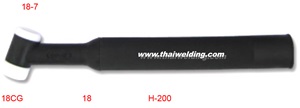

WP-18 : 350Amp : Water Cooled
      PICTURE Part No. Description of Goods
18    Torch body
H-200     Handle, smooth
18CG   Cup gasket
18-7     Insert

       WP-18 : 350Amp : Water Cooled (New Handle)
PICTURE    Description of Goods
    Torch body
      Handle
     Cup gasket
    Insert
   Switch

       WP-26 : 200-250Amp : Air Cooled
      PICTURE Part No.
     Description of Goods
  26  Torch body
H-200  Handle, smooth
  18CG  Cup gasket
18-7Insert   Insert

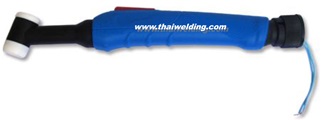

       WP-26 : 200-250Amp : Air Cooled  (New Handle)
      PICTURE  Part No.
 Description of Goods
      Torch body
       Handle
     Cup gasket
       Insert
       Switch

       WP-26V : 200-250Amp : Air Cooled
      PICTURE  Part No.
 Description of Goods
 26V   Torch body w/valve
 H-200   Handle, smooth
 18CG   Cup gasket
     18-7  Insert
 VS-1  Valve stem (Valve knob)
 S-008    O-Ring

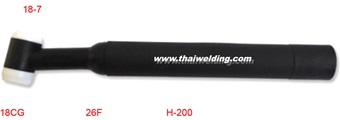

       WP-26F : 200-250Amp : Air Cooled
      PICTURE  Part No.
 Description of Goods
 26F     Flexible torch body
 H-200      Handle, smooth
 18CG    Cup gasket
 18-7      Insert

อุปกรณ์,อะไหล่ของงานเชื่อมทิก
PICTURE Description of Goods
       CABLE CONNECTORS
 ข้อต่อสายไฟฟ้าเครื่องเชื่อม
Size Description
-35-50K  CABLE PLUG-ตัวผู้
   CABLE SOCKET-ตัวเมีย
-50-70K  CABLE PLUG-ตัวผู้
   CABLE SOCKET-ตัวเมีย
-70-95K  CABLE PLUG-ตัวผู้
   CABLE SOCKET-ตัวเมีย

       PICTURE      Description of Goods
 PA12-2K SWITCH CONTROL (2 Pol)

 - MALE PANEL PLUG FOR TIG & CUT (ตัวผู้)
 - FEMALE PANEL PLUG FOR TIG & CUT (ตัวเมีย)



       PICTURE      Description of Goods
   SWITCH CONTROL 2Pol For PANA & OTC
 ปลั๊กพานาควบคุม

Model For Machine  Description
PA-S2 PANA-OTC  Socket Control
PA-20 PANA-OTC  Plug Control
PA-2 PANA-OTC  Plug Control

       PICTURE      Description of Goods
 SWITCH CONTROL 4Pol For PANA & OTC
 ปลั๊กพานาควบคุม

Model For Machine  Description
PA-S4 PANA-OTC  Socket Control
PA-4 PANA-OTC  Plug Control


       PICTURE      Description of Goods
 SWITCH CONTROL 6Pol For PANA & OTC
 ปลั๊กพานาควบคุม

Model For Machine     Description
PA-S6 PANA-OTC   Socket Control
PA-6 PANA-OTC   Plug Control

PICTURE Description of Goods
      Collet จำปา
Part No. Description inches Size No.(mm)
10N21 Collet  .020 0.5
10N22 Collet  .040 1.0
10N23 Collet  1/16" 1.6
10N24 Collet  3/32" 2.4
10N25 Collet  1/8" 3.2
54N20 Collet  5/32" 4.0
สำหรับด้ามเชื่อม WP-17,17V, 18, 18V, 26, 26V
      PICTURE       Description of Goods
 Collet จำปา
Part No. Description inches Size No.(mm)
13N20 Collet  .020 0.5
13N21 Collet  .040 1.0
13N22 Collet  1/16" 1.6
13N23 Collet  3/32" 2.4
13N24 Collet  1/8" 3.2
สำหรับด้ามเชื่อม WP-9, 9P, 9V, 20, 20P, 25
PICTURE      Description of Goods

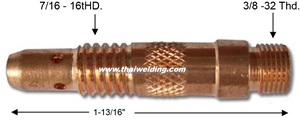

 Collet body หัวจับจำปา
Part No. Description inches Size No.(mm)
10N29 Collet body .020 0.5
10N30 Collet body .040 1.0
10N31 Collet body  1/16 1.6
10N32 Collet body  3/32 2.4
10N28 Collet body  1/8 3.2
406488 Collet body  5/32 4.0
สำหรับด้ามเชื่อม WP-17,17V, 18, 18V, 26, 26V
      PICTURE       Description of Goods

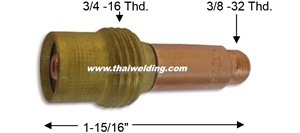

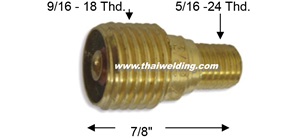

 Gas Lens Body
Part No. Description inches Size No.(mm)
45V41 Gas Lens Body .020 0.5
45V42 Gas Lens Body .040 1.0
45V43 Gas Lens Body 1/16" 1.6
45V44 Gas Lens Body 3/32" 2.4
45V45 Gas Lens Body 1/8" 3.2
สำหรับด้ามเชื่อม WP-9, 9P, 9V, 20, 20P, 24, 24W, 25
      PICTURE       Description of Goods
 Gas Lens Body
Part No. Description inches Size No.(mm)
45V24 Gas Lens Body .040 1.0
45V25 Gas Lens Body 1/16" 1.6
45V26 Gas Lens Body 3/32" 2.4
45V27 Gas Lens Body 1/8" 3.2
45V28 Gas Lens Body 5/32" 4


PICTURE Description of Goods
      Alumina Nozzles (Ceramic Cups)              นมหนูเซรามิก
Part No. Description Size mm inches
10N50 Alumina Nozzles #4 6 1/4"
10N49 Alumina Nozzles #5 8 5/16"
10N48 Alumina Nozzles #6 10 3/8"
10N47 Alumina Nozzles #7 11 7/16"
10N46 Alumina Nozzles #8 13 1/2"
10N45 Alumina Nozzles #10 16 5/8"
10N44 Alumina Nozzles #12 19 3/4"
For Torch WP-17, 18, 26
PICTURE Description of Goods
 Alumina Gas Lens Nozzles
Part No. Description Size mm inches
53N58 Alumina Gas Lens Nozzles #4 11 7/16"
53N59 Alumina Gas Lens Nozzles #5 8 5/16"
53N60 Alumina Gas Lens Nozzles #6 19 3/4"
53N61 Alumina Gas Lens Nozzles #7 16 5/8"
53N61-S Alumina Gas Lens Nozzles #8 13 1/2"
For Torch WP-9, 20, 24, 25
      PICTURE       Description of Goods
 Alumina Gas Lens Nozzles
Part No. Description Size mm inches
54N18 Alumina Gas Lens Nozzles #4 6 1/4"
54N17 Alumina Gas Lens Nozzles #5 8 5/16"
54N16 Alumina Gas Lens Nozzles #6 10 3/8"
54N15 Alumina Gas Lens Nozzles #7 11 7/16"
54N14 Alumina Gas Lens Nozzles #8 13 1/2"
For Torch WP-17, 18, 26

      PICTURE       Description of Goods
 Back Cap ก้านจับลวดเชื่อม
Part No. Description Torch
57Y04 Short Cap WP17/17V/18/18V/26/26V
57Y02 Long Cap WP17/17V/18/18V/26/26V


      PICTURE       Description of Goods
 Back Cap ก้านจับลวดเชื่อม
Part No. Description Torch
41V33 Short Cap WP9, 9V, 20
41V35 Medium Cap WP9, 9V, 20
41V24 Long Cap WP9, 9V, 20

PICTURE Description of Goods
 Valve stem (Valve Knob)+O-Ring ลูกบิดวาล์ว
Part No. Description Torch
VS-1 Valve stem (Valve Knob)  WP26V
VS-2 Valve stem (Valve Knob)  WP17V
S-008 O-Ring   WP26V / WP17V


      PICTURE       Description of Goods
 Insulators (ฝายึดนมหนูเซรามิก)
Part No. Description Torch
54N01  Gas Lens Insulator  WP-17,17V,18,18V,18P, 26, 26V
598882  Cup Gasket  :WP-9,9P,9V,20,20P,25

      PICTURE       Description of Goods

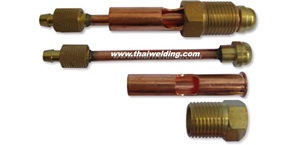

 Connector (ข้อต่อสายเชื่อม)
Part No. Description Ref No. Torch
WP260101 Power Cable Connector C26-1 WP26
WP260102 Gas Nipple  N26-1 WP26
WP180301 Gas Nut  136Z08 WP26



      PICTURE       Description of Goods
   Connector (ข้อต่อสายเชื่อม)
Part No. Description Ref No. Torch
WP260110 G&C Together Nipple  45V67 WP18
WP180301 Gas Nut  136Z08 WP18


      PICTURE       Description of Goods

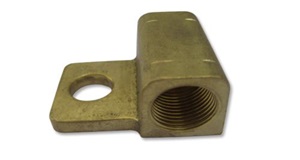

POWER CABLE ADAPTOR (ข้อต่อสายเชื่อม-สายแก๊ส)
Part No. Description  Torch
45V11 Power Cable Adaptor  WP18,20,24W,27
45V62     WP26

PICTURE Description of Goods

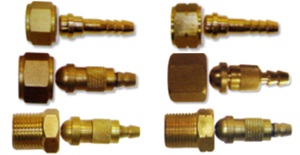

    Hose Connection ข้อต่อหางปลาสาย Torch
Size  Gas Service
US 9/16"  Oxygen
US 9/16"  Fuel Gas
BS 5/8"  Oxygen
BS 5/8"  Fuel Gas
JIS 3/8"  Oxygen
JIS 3/8"  Fuel Gas

      PICTURE       Description of Goods

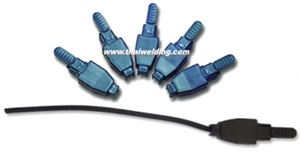

 Switch Control สวิทช์ควบคุม



 Switch Control with cable สวิทช์ควบคุม+สาย



      PICTURE       Description of Goods
 Cable Zipper Covers ปลอกผ้ายีนส์                (ปลอกสาย เชื่อม)

ความยาว :  3.5 เมตร
    7.0 เมตร

      PICTURE       Description of Goods
 Power Cable สายถักอาก้อน

 ขนาด : 3/16"

 ความยาว : 100 เมตร


ระบายความร้อนด้วยอากาศ Model/Amp. ระบายความร้อนด้วยน้ำ Model/Amp.


 WP17-25 WP18-25
  New Handle

 160 แอมป์ 250 แอมป์
  ขึ้นไป

WP17V-25 WP18-25



 160 แอมป์ 250 แอมป์
  ขึ้นไป


 WP26-25 WP18-25
  (พร้อมAdaptor)
  ใช้กับตู้
  มิลเลอร์
200 แอมป์ 250 แอมป์
250 แอมป์


 WP26-25 WP18-25
New Handle PANA Style


200 แอมป์ 250 แอมป์
250 แอมป์ 350 แอมป์
  550 แอมป์

WP26V-25 WP18V-25



200 แอมป์  250 แอมป์
250 แอมป์
