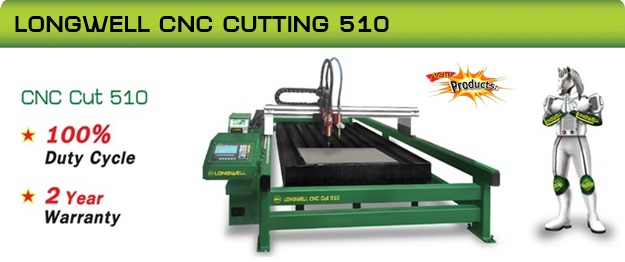

Technical data/ Model LONGWELL CNC Eco Cut 510
ความกว้างเครื่องทั้งหมด 2.45 เมตร
ความยาวเครื่องทั้งหมด 4.00 เมตร
ระยะตัดที่สามารถใช้งานได้ กว้าง 1.55 เมตร
ยาว 3.10 เมตร
ชนิดของหัวตัด แก๊ส (1) หรือพลาสม่า (1)
ระบบขับเคลื่อน  ขับเคลื่อนด้วย AC Servo Motor, แรดแอนด์พีเนียนพร้อม Linear guide ทั้งแกน X และ Y
AC Servo Motor, rack & pinion with linear guide on both X and Y axis

ระบบควบคุมระยะห่างหัวตัดพลาสม่ากับชิ้นงานอัตโนมัติ (Option)

ระบบควบคุมความสูงหัวตัดพลาสม่ากับชิ้นงานด้วย อาร์คโวลต์เตจ พร้อมระบบการขับเคลื่อนขึ้นลง
ที่แม่นยำ DC มอเตอร์ และ Precision Ball Screw (อุปกรณ์เสริม)
Auto Torch Height Control for plasma cutting torch (Option)
  แก๊สที่ใช้ Flame Cutting : Oxygen + LPG or Acetylene
Plasma Cutting : Compressed Air
  ความหนาในการตัด การตัดด้วยแก๊ส : 5 -100 mm.
การตัดด้วยพลาสม่า : 3 - 16 mm. (100A)
 ความเร็วในการตัด 1 - 6000 mm/min
 CNC Controller Industrial Grade CNC Controller
 แรงดันขาเข้า 220V 1 Phase 50 Hz - for CNC Cutting machine / 380V 3 Phase 50 Hz - for Plasma cutting system


ส่วนประกอบของเครื่อง
   โครงสร้าง ทำจากเหล็กกล้า ออกแบบแข็งแรง สวยงาม น้ำหนักสมดุล เหมาะกับการตัดพลาสม่าหรือตัดแก๊ส
   รางวิ่ง(Guide Rail) ใช้ Linear guide way และ runner block คุณภาพสูงทั้ง 2 แนวแกน
   ระบบขับเคลื่อนทั้งสองแนวแกน AC ฌวอร์โวมอเตอร์ พร้อมชุดเฟืองทดรอบและแรคแอนด์พีเนียน
   ระบบการปรับระดับหัวแก๊สขึ้นลง ขับเคลื่อนดวยมอเตอร์ไฟฟ้าพร้อม linear guide rail และ ball screw แข็งแรง ทนทานและแม่นยำ
   ระบบการตัดระดับหัวตัดพลาสม่า ควบคุมระยะห่างหัวตัดและชิ้นแงานแบบอัตโนมัติ ด้วยอาร์คโวลท์เทจ(อุปกรณ์เสริม)

CNC Controller
      - ควบคุมการเคลื่อนที่ได้ 3 แกน
      - หน้าจอแสดงผล ระบบ LCD ขนาด 7" จอแสดงสีและกราฟฟิก
      - มีช่องต่อ USB Port
      - มีระบบป้องกันสัญญาณรบกวนจากเครื่องตัดพลาสม่า(Strong anti-interference from plasms cutting
      - มีฟังก์ชัน Plate Alignment และ Standard shape library
      - ช่วงอุณภูมิการทำงาน 5C 60C , ช่วงความชื้นการทำงาน 20% 95%

CAD/CAM Cutting software : Fast CAM Professional Edition
      - มีฟังก์ชันจัดเรียงรูปก่อนทำการตัดแบบอัตโนมัติ (Automatic Nesting)
      - ช่วยเพิ่มระสิทธิภาพในการใช้วัสดุและลดปริมาณเศษลงได้เป็นจำนวนมาก
      - ใช้งานง่าย และลดเวลาในการทำโปรแกรม

Plasma Cutting System เครื่องตัดพลาสม่า
      - เครื่องตัดพลาสม่า Thermatech รุ่น Placut 101 DXA (100 แอมป์) @ 100% duty cycle) Air Plasma cutting system

ขนาดและน้ำหนักของเครื่อง (รุ่นมาตรฐาน)
ส่วนประกอบ ขนาด น้ำหนักรวม
ชุดรางเครื่อง (Longitudinal Guide Rail) 4300x1800x700 mm. 550 KG
ตัวเครื่อง,หัวตัด,รางสายไฟ,ตู้ควบคุมและอุปกรณ์ประกอบ 1900x2300x1000 mm. 200 KG
รับประกัน 2 ปี
      หลังส่งมอบพร้อมติดตั้ง
