Jobber XL/LM





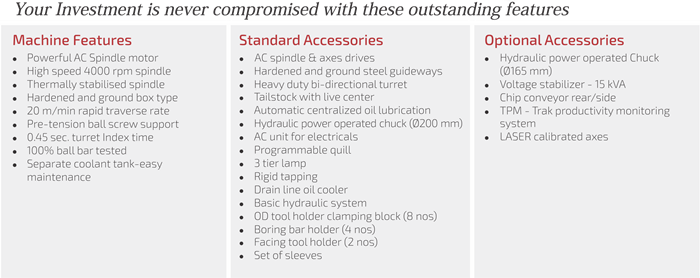

Specifications

Capacity  Jobber Jr.  Unit
   Control System   Fanuc 0I-Mate-TD/ Siemens 8280 Basic T
   Swing Over Bed  500  mm
   Distance Between Centers1  425 mm

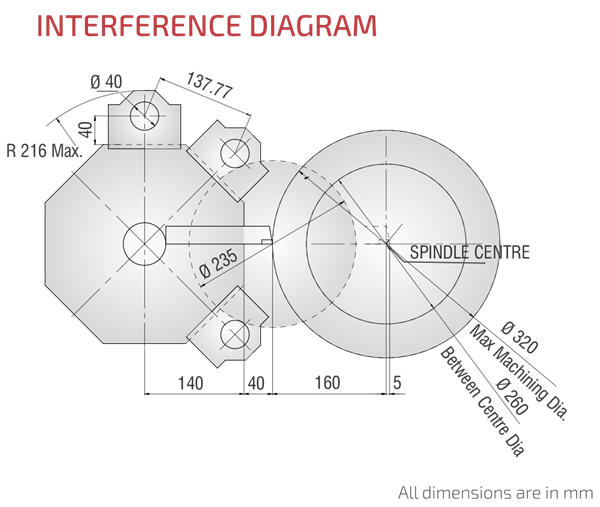

   Maximum Turning Dia2 320  mm
   Between Centre Turning Dia 260  mm

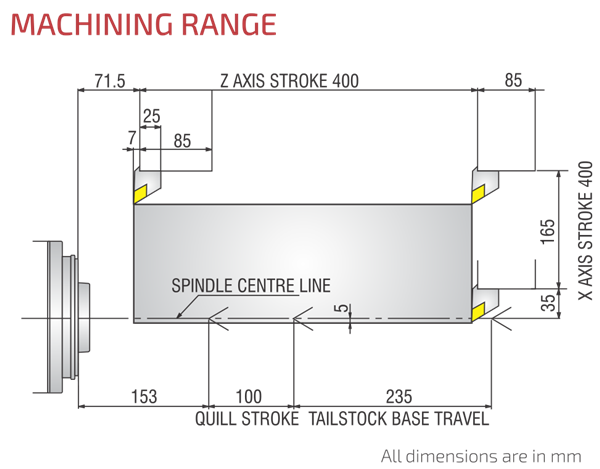

   Maximum Turning Length1,3  400  mm
Spindle
   Spindle Nose  A2-5
   Bore Through Spindle  47  mm
   Front Bearing Bore 80  mm
   Maximum Bar Capacity  25 mm
   Maximum Spindle speed  4000  mm

   Spindle Motor Power

   (Fanuc - 15 min. Rating)                                        (Siemens - 30 min. Rating)

          Fanuc - 7.5            Siemeens - 8.4  kw
   Spindle Motor Power                                              (Continuous Rating)           Fanuc - 5.5            Siemeens - 7 kw
   Full Power Range      Fanuc 1330 - 300  Siemeens 1000 - 3500 rpm
   Standard Chuck Size   165 mm
Axes
   Type of Guideways  Hardened & Ground Box type Steel Guideways
   X-Axis Stroke  165  mm
   Z-Axis Stroke 400  mm
   X & Z Axes Rapid Rate  20 m/min.
   X Axis Ball Screw Dia And Pitch  32 & 10  mm
   Z Axis Ball Screw Dia And Pitch 32 & 10  mm
   X & Z Axes Motor Torque          Fanuc - 7          Siemens - 8  Nm
Tooling
   Number of Tools Maximum
   Boring Bar Dia Maximum  40  mm
   OD Turning Tool Size  25x25  mm
Tailstock
   Tailstock Base Travel 235 mm
   Tailstock Quill Travel  100   mm
   Tailstock Quill Dia  80 mm
   Quill Taper  MT-4
   Tailstock rotating centre type   Add-on
   Tailstock Thrust (MAX)   300*  kgf
   Coolnt Tank Capacity  110 litre
Hydraulic System
   Hydraulic Pump Capacity  14   lpm
   Hydraulic Power Pack tank Capacity 45 litre
   System Pressure   30  kg/cm2
Overall Machine Dimensins
   (L x W xH)  2200 x 1750 x 1750 mm
Overall Weigt
   (Without Packing)  3500  kg
